LUMINOTECNIA


GENERALIDADES



Para el fin principal del diseño de iluminación, la luz se define como energía radiante

visualmente evaluada. La energía visible radiada por fuentes de luz se encuentra en una banda

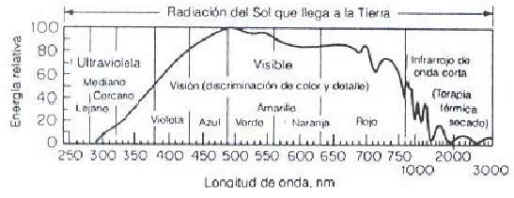

angosta del espectro electromagnético (figura N° 7.1), aproximadamente entre 380 y 770

manómetros (nm). Por extensión, el arte y ciencia de la iluminación también comprenden las

aplicaciones de radiación ultravioleta e infrarroja. Los principios de medición, métodos de

control y fundamentos de sistema de iluminación, así como el diseño de equipos en estos campos,

están estrechamente relacionados con los establecidos desde hace mucho en la practica de la

iluminación.

Las tres bandas principales del espectro electromagnético en las que se interesa la ingeniería de



DEFINICIONES GENERALES DE ILUMINACION



Intensidad luminosa



Es la cantidad de luz emitida por una fuente uniforme en una determinada dirección, su

símbolo es la letra I y la unidad de medida se expresa en candela (cd). La intensidad luminosa se

puede definir también como la relación entre el flujo emitido en una determinada dirección y el

ángulo sólido unitario.



Se denomina iluminancia (E) a la densidad del flujo luminoso incidente en una superficie.

Cuando la unidad de flujo es el lumen y el área esta expresado en pies cuadrados, la unidad de

iluminación es el Footcandle (fc). Cuando el área esta expresada en metros cuadrados, la unidad

de iluminación es el lux (Lx).



Iluminancia media:



Corresponde al promedio de valores de iluminancia medidos o calculados sobre un área

determinada



Luminancia (Brillo):



Es la razón entre la intensidad luminosa reflejada por cualquier superficie en una

dirección determinada y el área proyectada, vista desde esa dirección (cd/m²).



Luminancia media:

Es la luminancia promedio, expresada en cd/m², medido en una zona comprendida entre

60 y 100 m frente a la posición del observador.



Flujo luminoso:



El flujo luminoso (Φ) es la relación de cómo fluye la luz respecto del tiempo. La unidad de

flujo luminoso es el lumen (lm). Esta unidad lleva consigo el concepto de relación y puede

considerarse similar a la relación con la cual otras cantidades fluyen; por ejemplo; galones por

minuto, metros cúbicos por hora, etc. De este modo, aunque el tiempo no se indica en la unidad

de flujo luminoso, queda implícito en ella dicho concepto.



Rendimiento luminoso:



No toda la energía eléctrica consumida por una lámpara (bombilla, fluorescente, etc.) se

transforma en la luz visible. Parte se pierde por calor, parte en forma de radiación no visible

(infrarrojo o ultravioleta), etc.



El rendimiento luminoso (η) de una fuente de luz es la relación entre el flujo total emitido

por esa fuente y el suministro total de potencia de la fuente. En el caso de una lámpara eléctrica,

el rendimiento se expresa en lúmenes por watt (lm/w).



Las luminarias son aparatos destinados a alojar, soportar y proteger la lámpara y sus

elementos auxiliares, además ella sirve de soporte y conexión a la red eléctrica. Como esto no

basta para que cumplan eficientemente su función, es necesario que cumplan una serie de

características ópticas, mecánicas y eléctricas entre otras.



A nivel de óptica, la luminaria es responsable del control y la distribución de la luz

emitida por la lámpara. Es importante, que en el diseño de su sistema óptico, se cuide la forma y

distribución de la luz, el rendimiento del conjunto lámpara-luminaria y el deslumbramiento que

pueda provocar en los usuarios.



otros agentes atmosféricos y facilidad para efectuar las mantenciones correspondientes.



Desde el punto de vista estético, es importante que las luminarias no desentonen en el

medio arquitectónico o ambiente en que están emplazadas, aunque se encuentren sin funcionar.



Las luminarias pueden ser clasificadas también según la dirección de la emisión del flujo

luminoso en tabla



Tabla  Dirección de la emisión del flujo luminoso

Directas

0 - 10%

90 – 100%

Semidirectas

10 – 40%

60 – 90%

Directa-indirecta

40 – 60%

40 – 60%

General difusa

40 – 60%

40 – 60%

Semi-indirecta

60 – 90%

10 – 40%

Indirecta

90 – 100%

0 – 10%



Otra clasificación de las luminarias puede hacerse por las formas en que se utilizan las

propiedades de la luz, esto es:



Difusión

los difusores proporcionan una mayor superficie radiante y con

ello, eliminan brillo, reduciendo los efectos del deslumbramiento.



Reflexión

los reflectores concentran el haz luminoso y lo envían en una

dirección determinada.

Refracción

los refractores al ser atravesados por el flujo luminoso, cambian

la dirección de éste y producen un efecto decorativo.

Fotometría

Cuando se habla en fotometría, de magnitudes y unidades de medida, se definen una serie

de términos y leyes que describen el comportamiento de la luz y sirven como herramientas de

cálculo. Pero no son suficientes para la selección de luminarias, aunque no invalida los resultados

y conclusiones obtenidas para una determinada luminaria, obliga a buscar nuevas herramientas de

trabajo, que describan mejor la realidad, como son las tablas, gráficos y programas informáticos.



De todos los parámetros planteados, uno de los más importantes es la forma de la

distribución del flujo luminoso que depende de las características de las luminarias empleadas,
